Przykładowe schematy wykorzystania usługi

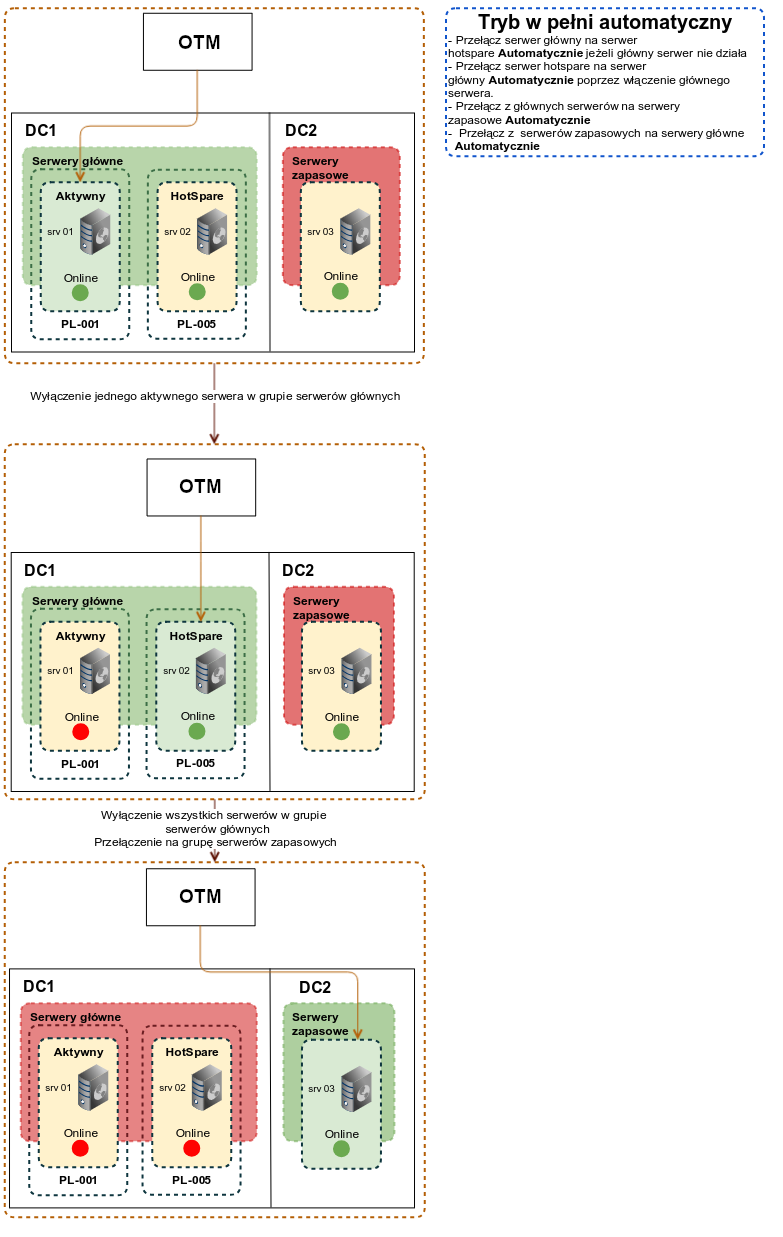

TRYB AUTOMATYCZNY - single mode, bez load balancingu
.a3aafe6b.png)

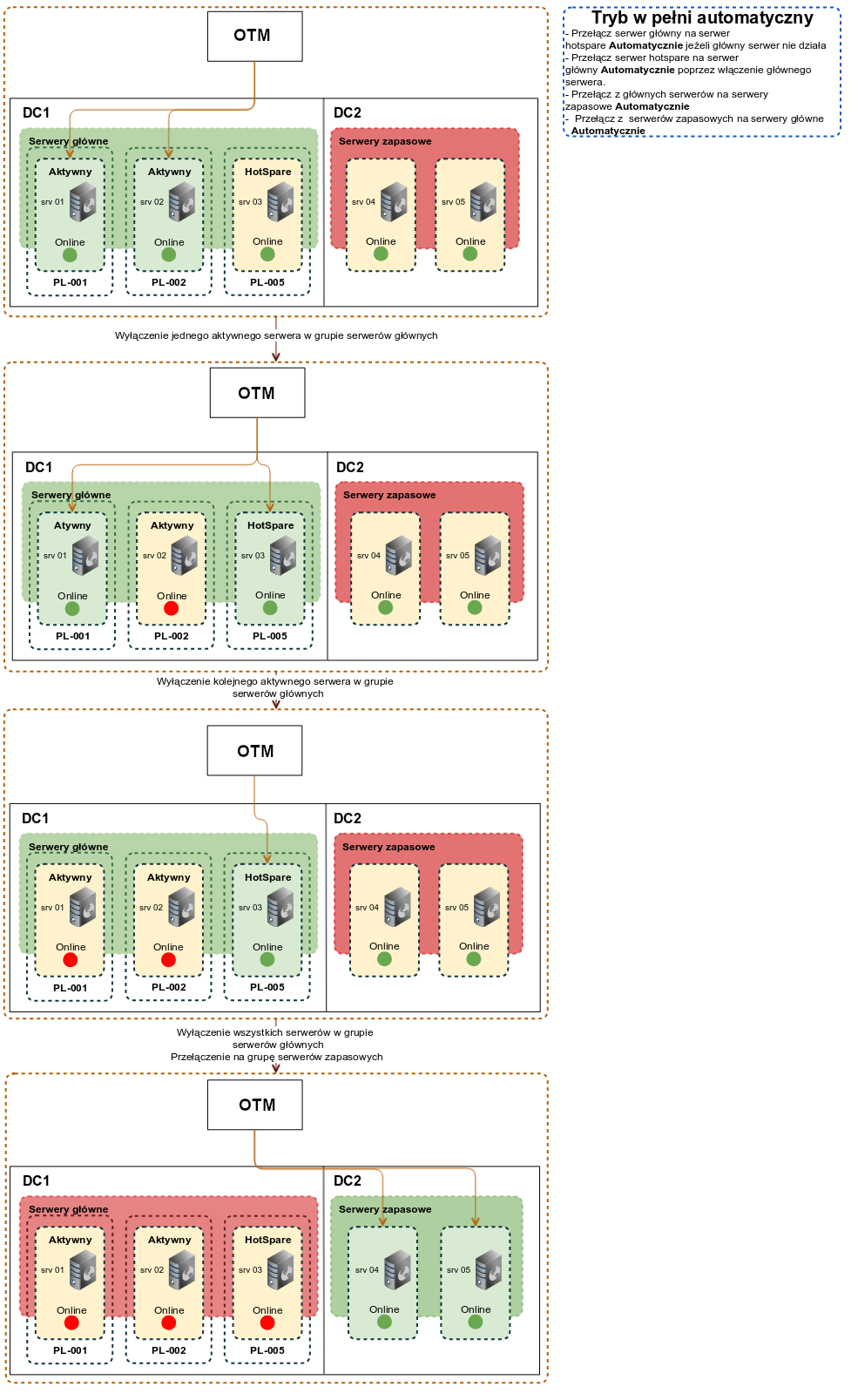

TRYB AUTOMATYCZNY - z load balancingiem typu round-robin
.44149d98.png)

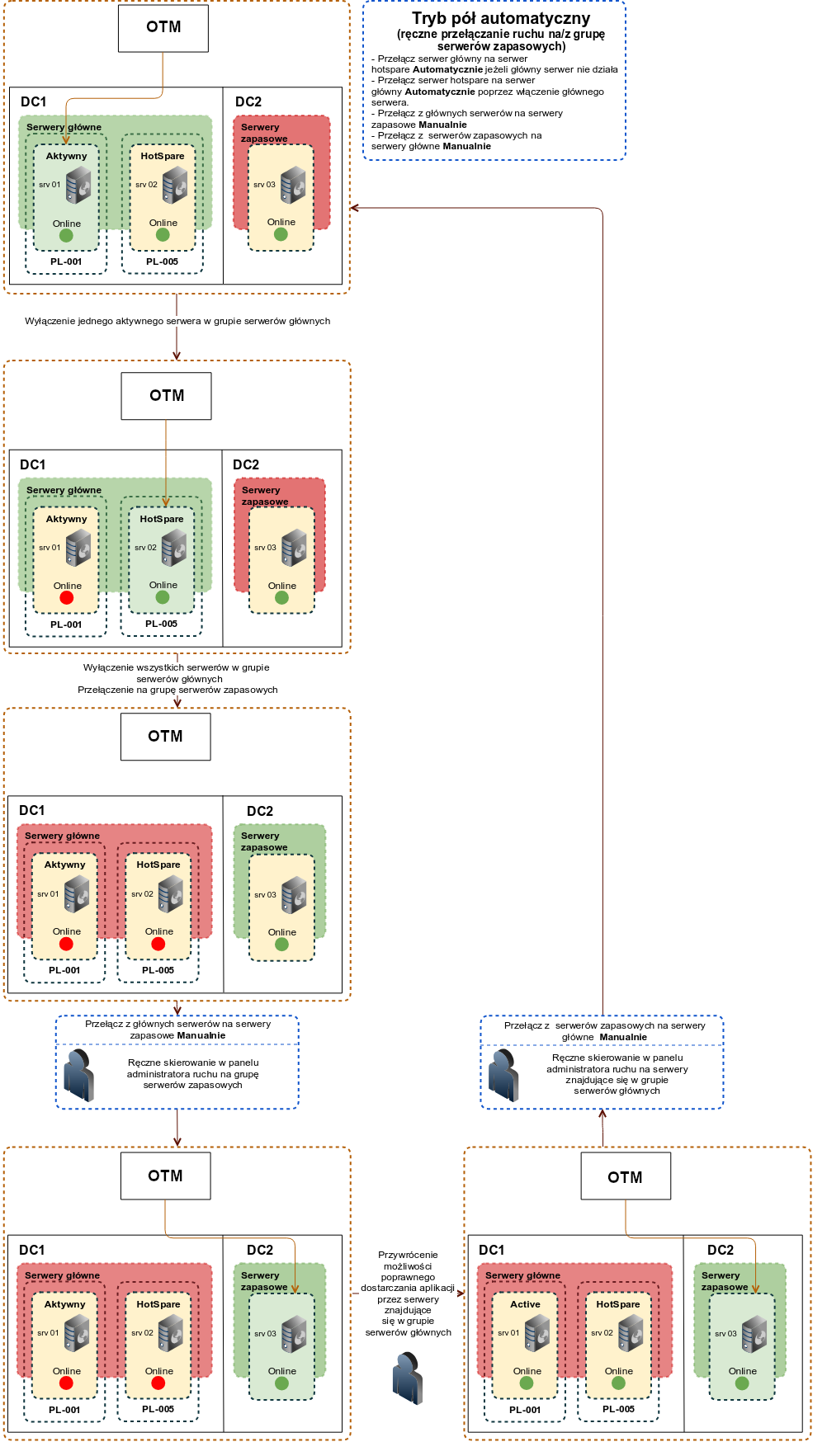

TRYB PÓŁAUTOMATYCZNY - single mode_(bez load balancing), automatycznie zarządzanie serwerami w grupie Primary oraz manualne przełączanie pomiędzy grupami primary i backup, z load balancingiem typu Round-Robin
.b9a947bb.png)

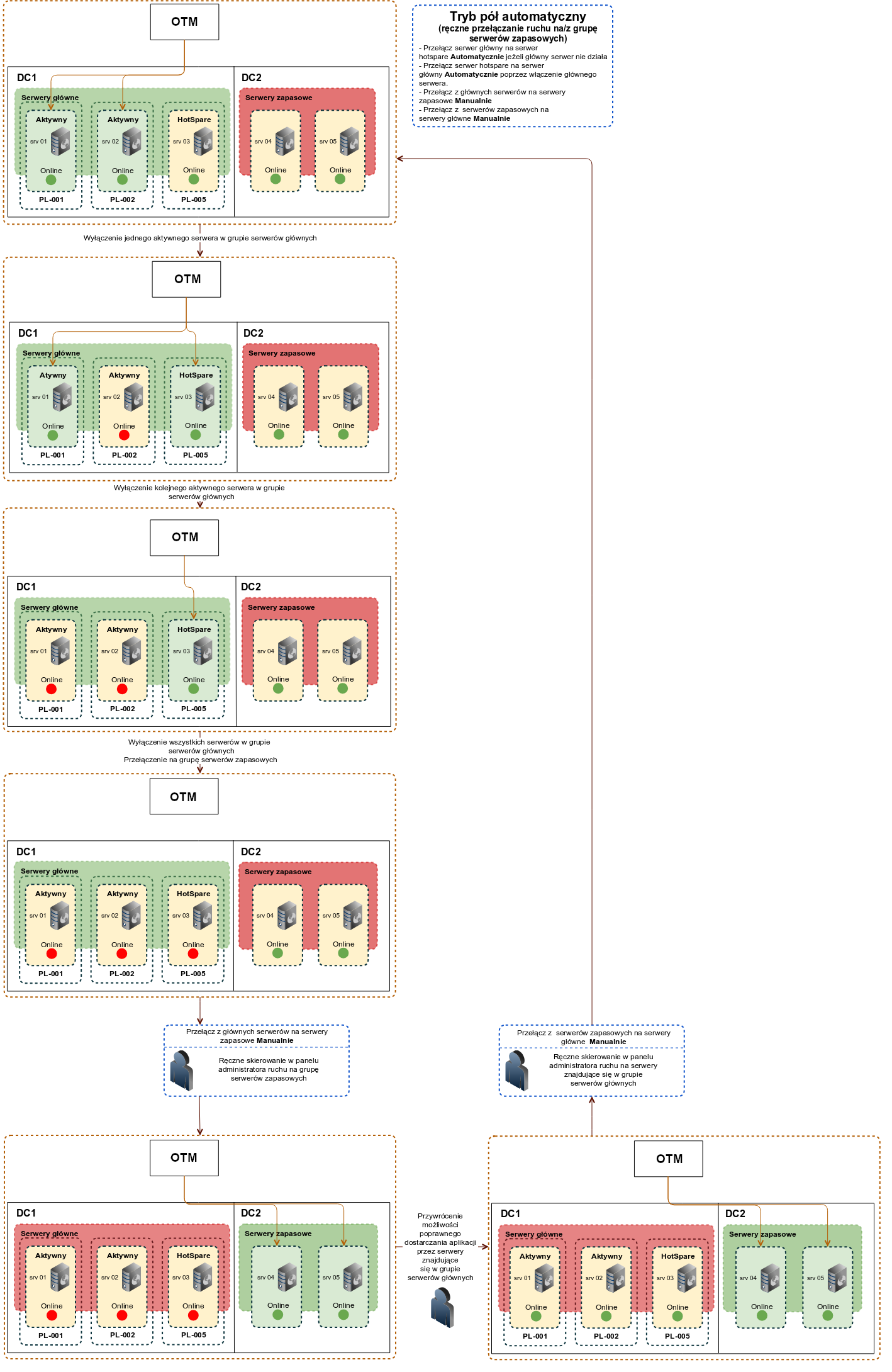

TRYB PÓŁAUTOMATYCZNY - z load balancingiem, automatycznie zarządzanie serwerami w grupie Primary oraz manualne przełączanie pomiędzy grupami primary i backup, z load balancingiem typu Round-Robin
.c4610fbf.png)

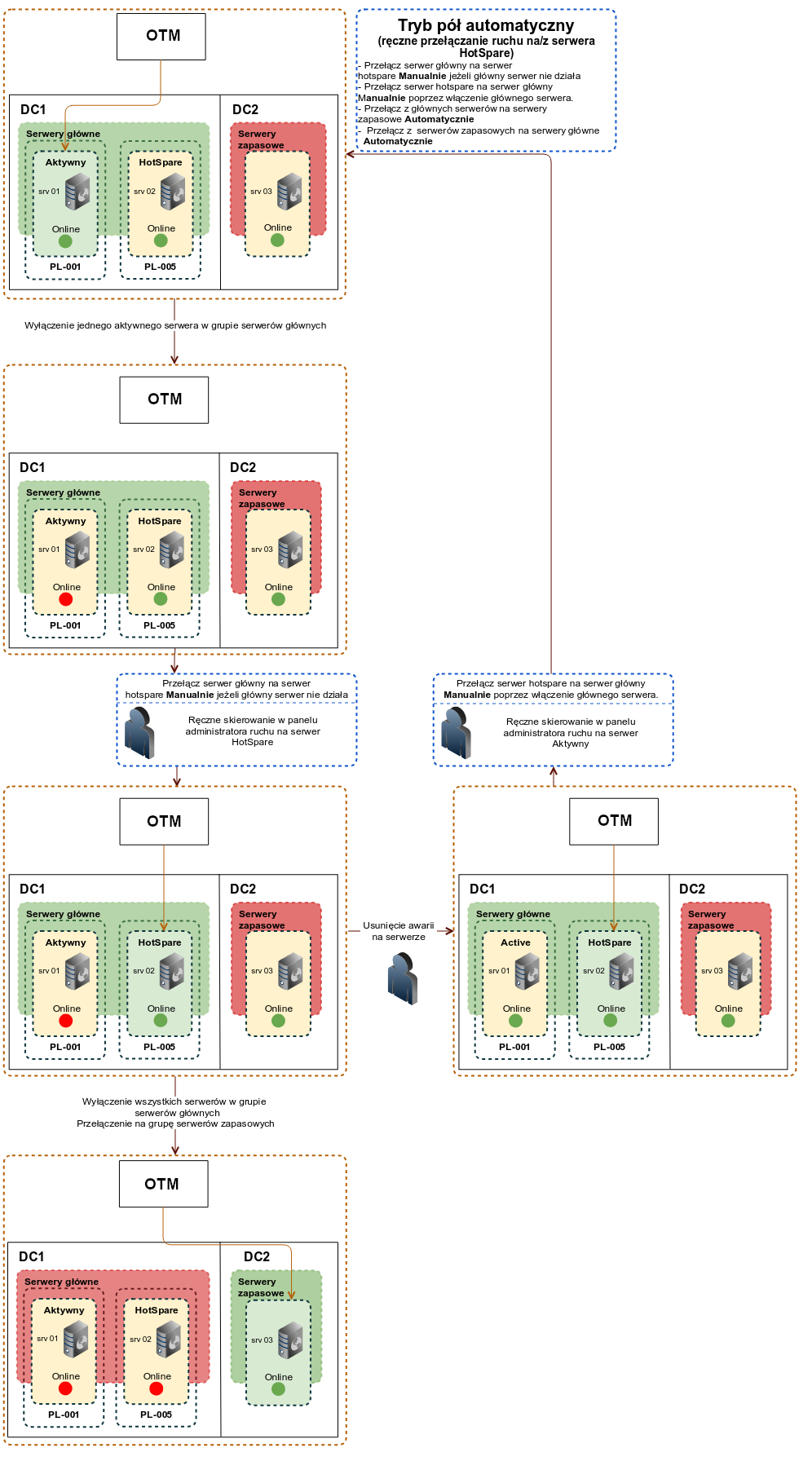

TRYB PÓŁAUTOMATYCZNY - single mode_(bez load balancingu) manualne przełącznie serwerów w ramach grupy PRIMARY, automatyczne przełączenie na grupę backup i z powrotem
.602533c8.png)

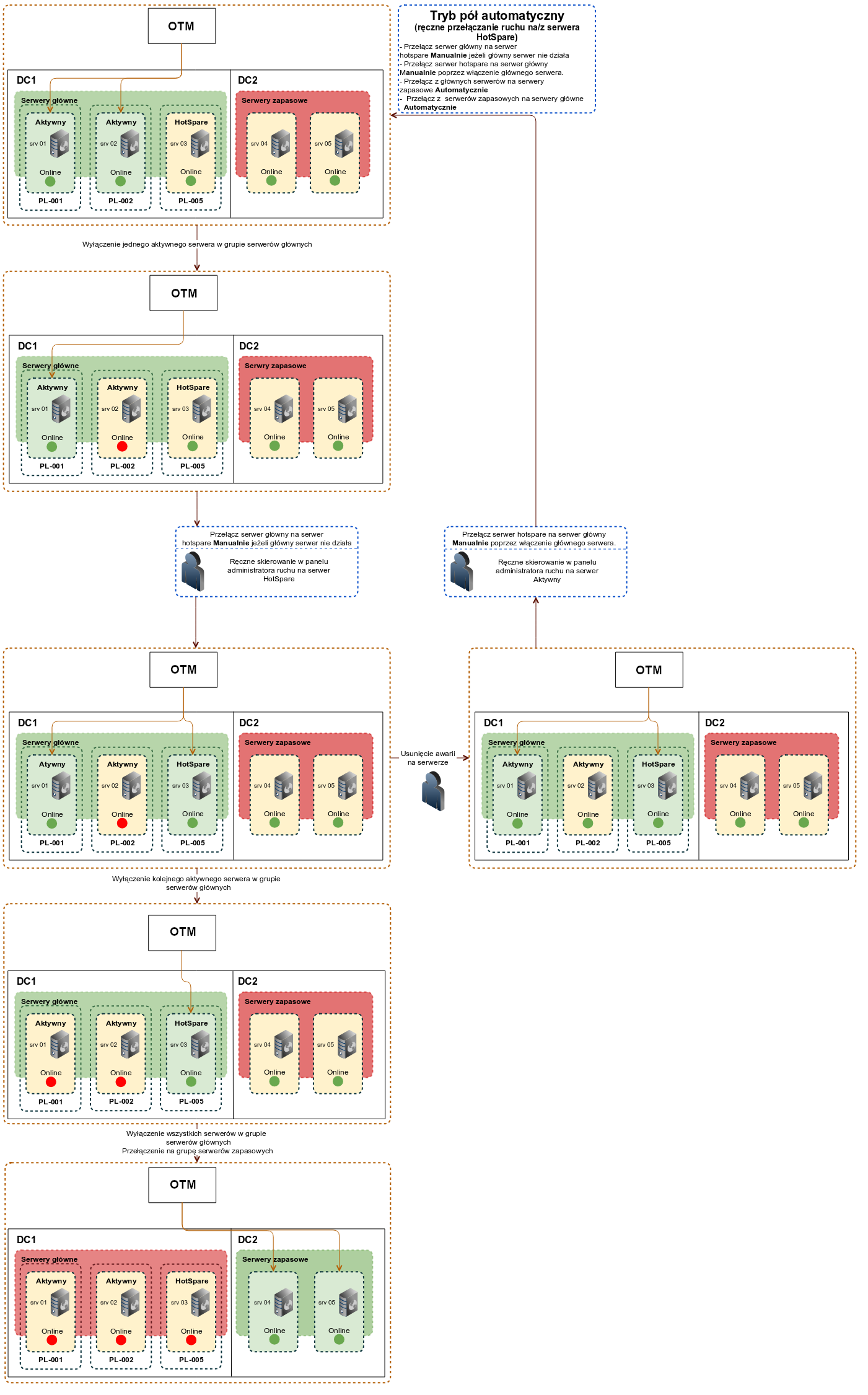

TRYB PÓŁAUTOMATYCZNY - z load balancingiem, manualne przełącznie serwerów w ramach grupy PRIMARY, automatyczne przełączenie na grupę backup i z powrotem

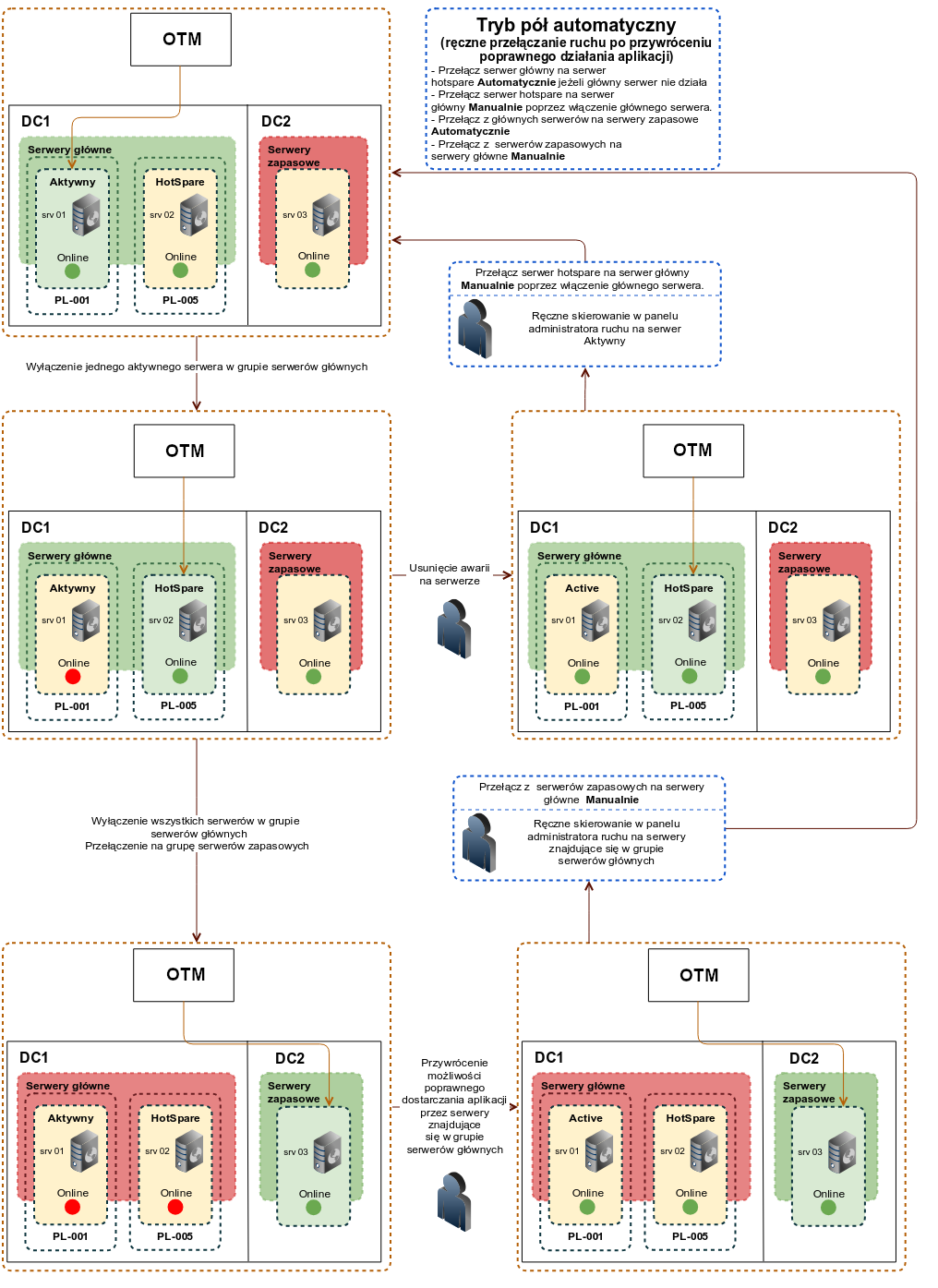

TRYB PÓŁAUTOMATYCZNY - single mode_(bez loadbalancingu), automatyczne dołączanie serwerów HotSpare w grupie PRIMARY ale manualne odłączanie, automatyczne przełączanie na na grupę BACKUP ale manualny powrót np. po weryfikacji usunięcia awarii w grupie PRIMARY
.050e69cd.png)

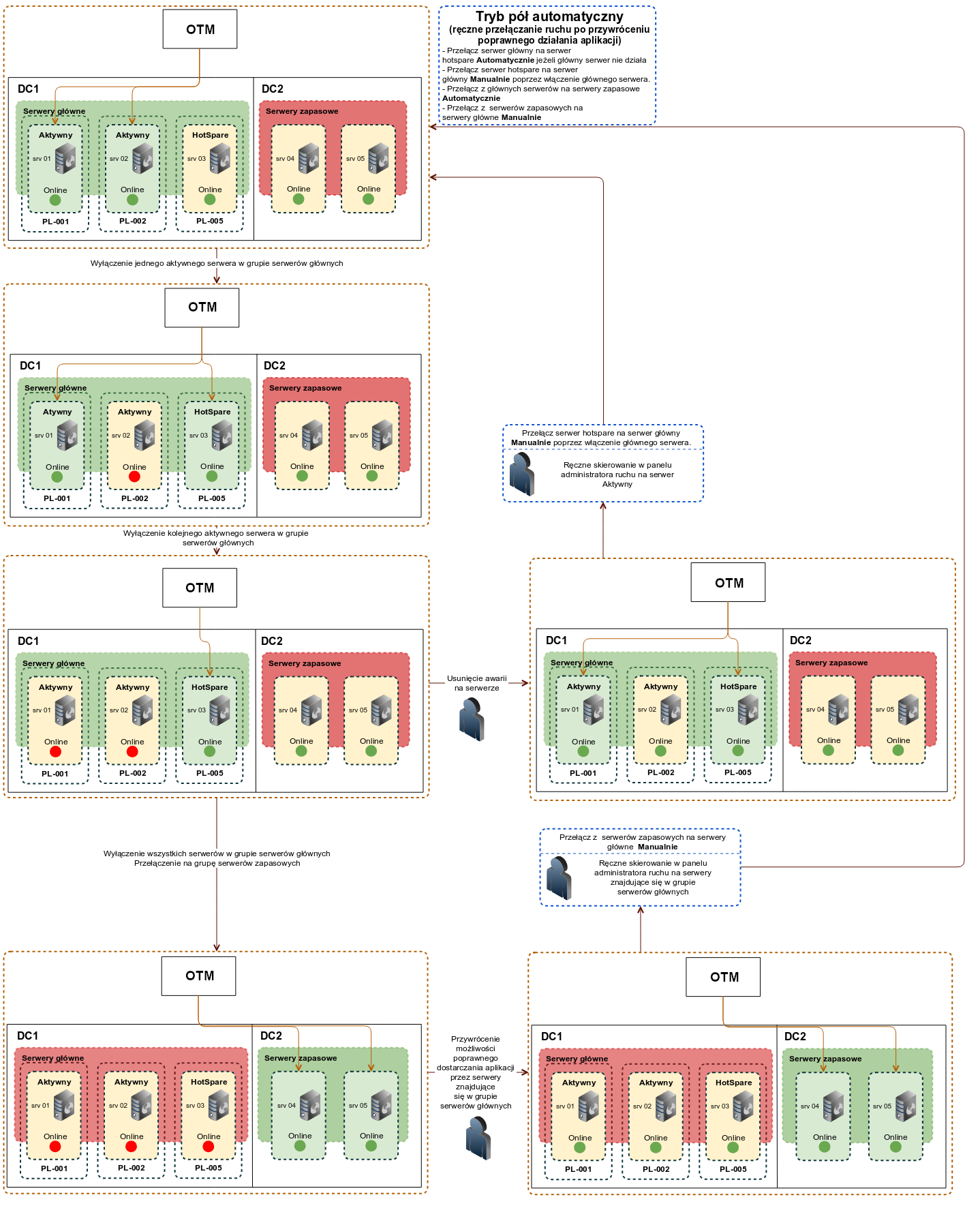

TRYB PÓŁAUTOMATYCZNY - automatyczne dołączanie serwerów HotSpare w grupie PRIMARY ale manualne odłączanie, automatyczne przełączanie na na grupę BACKUP ale manualny powrót np. po weryfikacji usunięcia awarii w grupie PRIMARY
.1b7ed93f.png)
